new ACE工法とは
new ACE工法とは、杭の軸部を通常の場所打ちコンクリート杭3工法(アースドリル工法,オールケーシング工法,リバース工法)で支持層の所定深度まで掘削し、孔底部をnew ACE掘削機と専用の拡底バケット(new ACEバケット)で拡大掘削するアースドリル式拡底杭工法です。
評定番号：BCJ評定-FD0277-08（令和6年5月10日取得）
特長
- コンクリートの設計基準強度Fc60N/mm2まで適用可能
- 拡底部施工径Φ4.8mまで施工可能
- 大深度掘削が可能(最大掘削長86.6mの施工実績)
- 施工管理(拡大量,掘削深度,孔底処理立上がり部の成型)が容易
- 掘削からコンクリート打設までの作業がnew ACE掘削機1台で施工可能
- 設備が簡単で施工能率がよく経済的
施工順序
コンクリートの設計基準強度の範囲（Fc:設計基準強度(N/mm2)）
| コンクリートの種類 | 設計基準強度の範囲 | |
|---|---|---|
| JIS A 5308に規定される レディーミクストコンクリート |
普通ポルトランドセメントを用いる場合 | 24≦Fc≦45 (28S91=0 N/mm2) ※1 |
| 高炉セメントB種を用いる場合 | 24≦Fc≦45 (28S91=0 N/mm2) ※1 | |
| セメントの種類を問わない場合 | 18≦Fc≦45 -mSn ※2 | |
| 建築基準法第37条第二号に基づく 大臣認定を受けたコンクリート |
拡底径4.1m以下の場合 ※4 | 36≦Fc≦60 ※3 |
| 拡底径4.1m超の場合 ※5 | ||
▸▸横スクロール
- ※1 評定を行った28S91を用いる場合、昭和56年建設省告示第1102号第1(以下、告示)のただし書きの規定に基づく値として、0 N/mm2とすることができる。ただし以下の場合、28S91は適用外とする。
- ①コンクリートの養生期間中（28日）の平均気温が10℃未満となる時期に施工する場合
- ②くい頭部が施工地盤面下2.0m未満となる場合（このくい体の全長のコンクリートについて適用しない）
- ③コンクリートの管理材齢が28日でない場合
- ※2告示の規定に適合するmSn値を用いるものとする。
- ※3当該大臣認定に規定されたmSn値を用いるものとする。
- ※4当該大臣認定に規定されたセメントの種類とする。
- ※5セメントの種類は普通・中庸熱・低熱ポルトランドセメント及び高炉セメントB種・フライアッシュB種とする。
new ACE杭の寸法
バケット形式軸部径(㎜)拡底部径(㎜)
| 0815型 | 800～1300 | 800～1400 |
| 900～1400 | 900～1500 | |
| 1016型 | 1000～1500 | 1000～1600 |
| 1017型 | 1000～1500 | 1000～1600 |
| 1100～1600 | 1100～1700 | |
| 1019型 | 1000～1800 | 1000～1900 |
| 1219型 | 1200～1800 | 1200～1900 |
| 1222型 | 1200～2100 | 1200～2200 |
| 1324型 | 1300～2200 | 1300～2300 |
| 1400～2300 | 1400～2400 | |
| 1327型 | 1300～2600 | 1300～2700 |
| 1526型 | 1500～2500 | 1500～2600 |
| 1527型 | 1500～2500 | 1500～2600 |
| 1600～2600 | 1600～2700 |
バケット形式軸部径(㎜)拡底部径(㎜)
| 1531型 | 1500～3000 | 1500～3100 |
| 1731型 | 1700～2900 | 1700～3000 |
| 1800～3000 | 1800～3100 | |
| 1735型 | 1700～3400 | 1700～3500 |
| 1833型 | 1800～3100 | 1800～3200 |
| 1900～3200 | 1900～3300 | |
| 1839型 | 1800～3800 | 1800～3900 |
| 2036型 | 2000～3500 | 2000～3600 |
| 2037型 | 2000～3500 | 2000～3600 |
| 2000～3600 | 2000～3700 | |
| 2044型 | 2000～4000 | 2000～4400 |
| 2241型 | 2200～3900 | 2200～4000 |
| 2300～4000 | 2300～4100 | |
| 2248型 | 2200～4000 | 2200～4800 |
new ACEバケット(2248型)

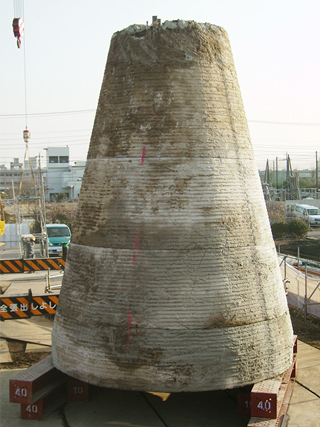

掘起し杭
- 軸部Φ2.0m/拡底部Φ4.4m
- 施工地盤：ローム層
拡底杭施工用アースドリル掘削機 ED8200H
- 最大掘削径
軸 部 ：Φ3.0m
拡底部 ：Φ4.8m - 最大掘削可能深度：
86.8m(拡底バケット装着時)
